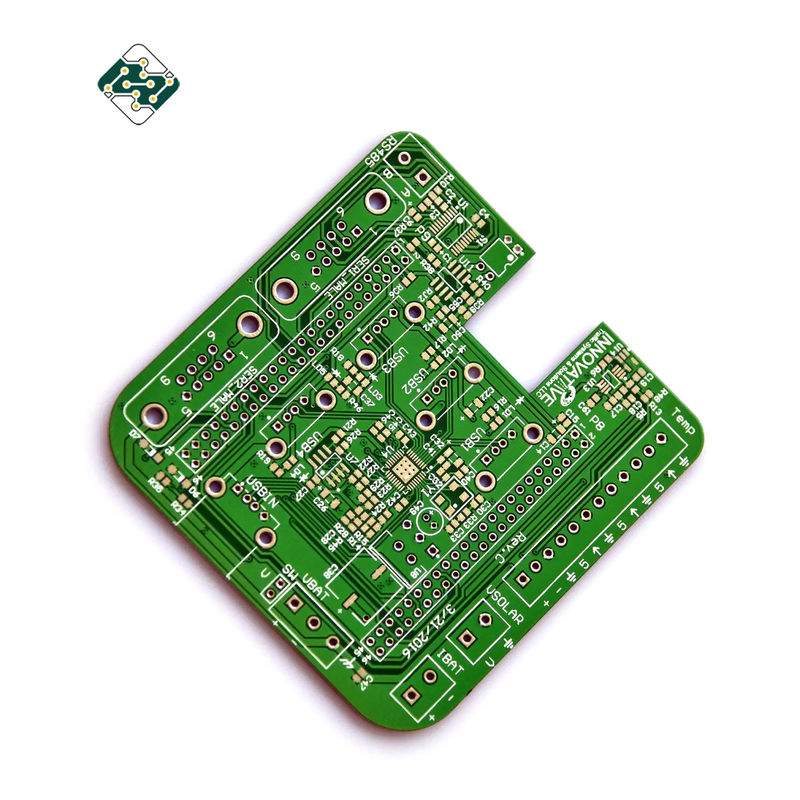

Έξυπνη εγχώρια PCBA ENIG επιφάνεια στρωμάτων 1-12 ISO9001 για τον τρισδιάστατο εκτυπωτή

Ο αισθητήρας αφής νέων προϊόντων μεταστρέφει την έξυπνη συνέλευση ενότητας της Lora εγχώριου PCBA σχεδίου

Αρχεία και απαίτηση για το PCB, αναφορά PCBA:

• Ένα BOM (Μπιλ των υλικών) με τους προσδιοριστές αναφοράς: συστατική περιγραφή, όνομα του κατασκευαστή και αριθμός μερών.
• Αρχεία PCB Gerber.
• Ένα σχέδιο επεξεργασίας PCB και σχέδιο συνελεύσεων PCBA.
• Διαδικασίες δοκιμής.
• Οποιοιδήποτε μηχανικοί περιορισμοί όπως οι απαιτήσεις ύψους συνελεύσεων

• Κατασκευή πινάκων PCB και υπηρεσία PCBA:
  • πίνακας PCB ο που γίνεται, μέρη πινάκων κυκλωμάτων που αγοράζονται από μας
  • ηλεκτρονικό εξεταστικό πίνακας κυκλωμάτων ο ή PCBA
  • γρήγορη παράδοση ο, αντιστατική συσκευασία
  • ο RoHS οδηγία-υποχωρητικό, αμόλυβδος
  • υπηρεσία στάσεων ο ένα από το σχέδιο PCB, το σχεδιάγραμμα PCB, την κατασκευή PCB, τα συστατικά που αγοράζουν, τη συνέλευση PCB, τη δοκιμή, τη συσκευασία και την παράδοση PCB
  • κατασκευαστική υπηρεσία ο Eleectronic
• Λεπτομερείς όροι για τη συνέλευση PCB:
  • τεχνική απαίτηση ο:
    • Επαγγελματική τεχνολογία επιφάνεια-μονταρισμάτων § και συγκόλλησης μέσω-τρυπών
    • Διάφορα μεγέθη § όπως 1206, 0805, τεχνολογία 0603 συστατικών SMT
    • ICT § (στη δοκιμή κυκλωμάτων), τεχνολογία FCT (λειτουργική δοκιμή κυκλωμάτων)
    • Συνέλευση PCB § με UL, CE, FCC, έγκριση RoHS
    • Τεχνολογία συγκόλλησης επανακυκλοφορίας αερίου αζώτου § για SMT
    • Υψηλό πρότυπο SMT § και γραμμή συνελεύσεων ύλης συγκολλήσεως
    • Διασυνδεμένη ικανότητα τεχνολογίας τοποθέτησης πινάκων § υψηλή πυκνότητα
  • απαίτηση αποσπάσματος ο:
    • Αρχείο Gerber § και κατάλογος Bom
    • Σαφή pics § του pcba ή του δείγματος pcba για μας
    • Μέθοδος δοκιμής § για PCBA
  • προδιαγραφή PCB ο:
    • Στρώμα §: 1 έως 12 στρώματα
    • Υλικό §: FR-4, cem-1, cem-3, ύψος TG, αλόγονο FR4 ελεύθερο, FR-1, FR-2, αργίλιο κ.λπ.
    • Το μέγιστο § τελείωσε το πάχος: 0,2 4.0mm (0,02 ~ 0,25″)
    • Το μέγιστο § τελείωσε την πλευρά πινάκων: 500 X 500mm (20 X 20»)
    • Ελάχιστο μέγεθος τρυπημένων με τρυπάνι τρυπών §: 0.25mm (10mil)
    • Ελάχιστο πλάτος γραμμών §: 0.10mm (4mil)
    • Ελάχιστο διάστημα γραμμών §: 0.10mm (4mil)
    • Η επιφάνεια § τελειώνει/επεξεργασία: HALS/HALS αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσός, καλύπτοντας χρυσός βύθισης
    • Πάχος χαλκού §: 0,5 έως 3,0 oz
    • Χρώμα μασκών ύλης συγκολλήσεως §: πράσινος/μαύρος/άσπρος/κόκκινος/μπλε
    • Εσωτερική συσκευασία §: πλαστική τσάντα
    • Εξωτερική συσκευασία §: τυποποιημένη συσκευασία χαρτοκιβωτίων
    • Ανοχή τρυπών §: PTH: ±0.076, NTPH: ±0.05
    • Πιστοποιητικό §: UL, ISO 9001, ISO 14001, RoHS, UL
    • § Που σχεδιάζει περίγραμμα punching: δρομολόγηση, β-περικοπή,
    • § Που παρέχει την υπηρεσία cOem σε όλα τα είδη της τυπωμένης συνέλευσης πινάκων κυκλωμάτων
