Σπίτι > προϊόντα > Συνέλευση PCB ηλεκτρονικής > Πρακτική επιφάνεια επένδυσης νικελίου συνελεύσεων PCB ηλεκτρονικής USB

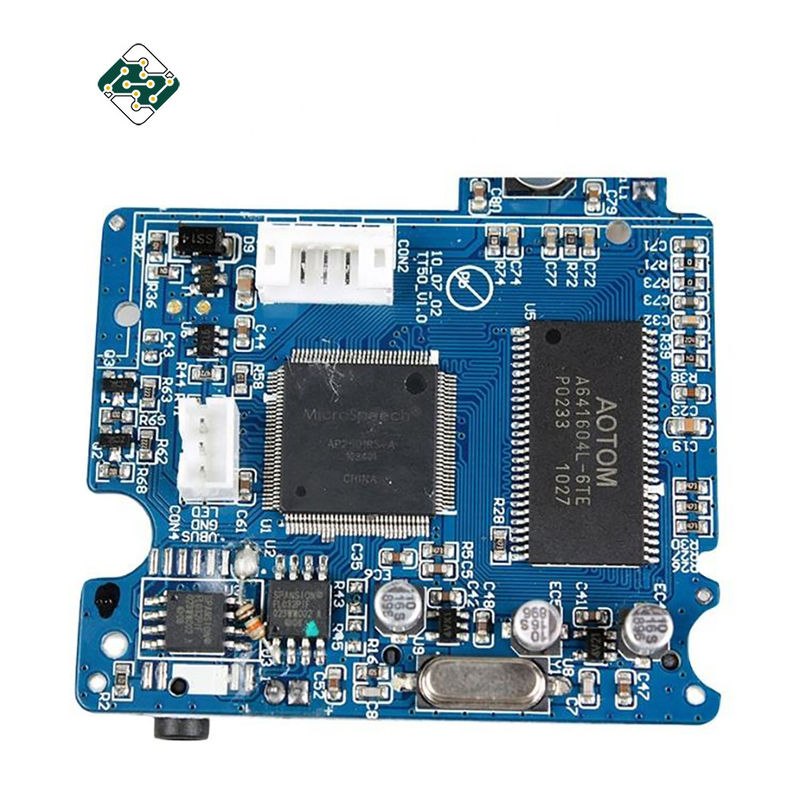

Πρακτική επιφάνεια επένδυσης νικελίου συνελεύσεων PCB ηλεκτρονικής USB

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: OEM Customized

Πιστοποίηση: UL, SGS, ISO14001

Αριθμό μοντέλου: HKCC2211YH95

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 2 ΤΕΜ

Τιμή: USD8-USD100

Συσκευασία λεπτομέρειες: Εσωτερική συσκευασία: σακούλα με φυσαλίδες Εξωτερική συσκευασία: Τυπικό κουτί από χαρτόνι

Χρόνος παράδοσης: 21 εργάσιμες ημέρες

Όροι πληρωμής: TT/WESTERN UNION

Δυνατότητα προσφοράς: 5000 ΤΕΜ/ΕΒΔΟΜΑΔΑ

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Πρακτική συνέλευση PCB ηλεκτρονικής

,

Συνέλευση PCB ηλεκτρονικής USB

,

Ηλεκτρονική συνέλευση κυκλωμάτων επένδυσης νικελίου

Συσκευασία:
Καρούλι/Σωλήνας/Δίσκος/Κιβώτιο
Συσκευασία:
Μονάδα μέτρησης
Τύπος:
ηλεκτρονικό εξάρτημα
Τιμή μονάδας:
Μας ελάτε σε επαφή με για την πιό πρόσφατη τιμή
Όρος:
Πρωτότυπο 100%
Να στείλει κοντά:
DHL/UPS/Fedex/EMS/HK θέση
Περιφερειακή διεπαφή:
1 διεπαφή κομματιών LVDS Backlight D8
Τεχνολογία Επιφανειών:
Επένδυση νικελίου/χρυσοί, χημικοί νικέλιο/χρυσός
Συσκευασία:
Καρούλι/Σωλήνας/Δίσκος/Κιβώτιο
Συσκευασία:
Μονάδα μέτρησης
Τύπος:
ηλεκτρονικό εξάρτημα
Τιμή μονάδας:
Μας ελάτε σε επαφή με για την πιό πρόσφατη τιμή
Όρος:
Πρωτότυπο 100%
Να στείλει κοντά:
DHL/UPS/Fedex/EMS/HK θέση
Περιφερειακή διεπαφή:
1 διεπαφή κομματιών LVDS Backlight D8
Τεχνολογία Επιφανειών:
Επένδυση νικελίου/χρυσοί, χημικοί νικέλιο/χρυσός
Πρακτική επιφάνεια επένδυσης νικελίου συνελεύσεων PCB ηλεκτρονικής USB
Περιγραφή προϊόντων

Συνέλευση Pcba κατασκευής πινάκων PCB πλημνών Usb υπηρεσιών σχεδίου και σχεδιαγράμματος PCB



Αρχεία και απαίτηση για το PCB, αναφορά PCBA:

  • Ένα BOM (Μπιλ των υλικών) με τους προσδιοριστές αναφοράς: συστατική περιγραφή, όνομα του κατασκευαστή και αριθμός μερών.
  • Αρχεία PCB Gerber.
  • Ένα σχέδιο επεξεργασίας PCB και σχέδιο συνελεύσεων PCBA.
  • Διαδικασίες δοκιμής.
  • Οποιοιδήποτε μηχανικοί περιορισμοί όπως οι απαιτήσεις ύψους συνελεύσεων
  • Κατασκευή πινάκων PCB και υπηρεσία PCBA:
    • πίνακας PCB ο που γίνεται, μέρη πινάκων κυκλωμάτων που αγοράζονται από μας
    • ηλεκτρονικό εξεταστικό πίνακας κυκλωμάτων ο ή PCBA
    • γρήγορη παράδοση ο, αντιστατική συσκευασία
    • ο RoHS οδηγία-υποχωρητικό, αμόλυβδος
    • υπηρεσία στάσεων ο ένα από το σχέδιο PCB, το σχεδιάγραμμα PCB, την κατασκευή PCB, τα συστατικά που αγοράζουν, τη συνέλευση PCB, τη δοκιμή, τη συσκευασία και την παράδοση PCB
    • κατασκευαστική υπηρεσία ο Eleectronic
  • Λεπτομερείς όροι για τη συνέλευση PCB:
    • τεχνική απαίτηση ο:
      • Επαγγελματική τεχνολογία επιφάνεια-μονταρισμάτων § και συγκόλλησης μέσω-τρυπών
      • Διάφορα μεγέθη § όπως 1206, 0805, τεχνολογία 0603 συστατικών SMT
      • ICT § (στη δοκιμή κυκλωμάτων), τεχνολογία FCT (λειτουργική δοκιμή κυκλωμάτων)
      • Συνέλευση PCB § με UL, CE, FCC, έγκριση RoHS
      • Τεχνολογία συγκόλλησης επανακυκλοφορίας αερίου αζώτου § για SMT
      • Υψηλό πρότυπο SMT § και γραμμή συνελεύσεων ύλης συγκολλήσεως
      • Διασυνδεμένη ικανότητα τεχνολογίας τοποθέτησης πινάκων § υψηλή πυκνότητα
    • απαίτηση αποσπάσματος ο:
      • Αρχείο Gerber § και κατάλογος Bom
      • Σαφή pics § του pcba ή του δείγματος pcba για μας
      • Μέθοδος δοκιμής § για PCBA
    • προδιαγραφή PCB ο:
      • Στρώμα §: 1 έως 12 στρώματα
      • Υλικό §: FR-4, cem-1, cem-3, ύψος TG, αλόγονο FR4 ελεύθερο, FR-1, FR-2, αργίλιο κ.λπ.
      • Το μέγιστο § τελείωσε το πάχος: 0,2 4.0mm (0,02 ~ 0,25)
      • Το μέγιστο § τελείωσε την πλευρά πινάκων: 500 X 500mm (20 X 20»)
      • Ελάχιστο μέγεθος τρυπημένων με τρυπάνι τρυπών §: 0.25mm (10mil)
      • Ελάχιστο πλάτος γραμμών §: 0.10mm (4mil)
      • Ελάχιστο διάστημα γραμμών §: 0.10mm (4mil)
      • Η επιφάνεια § τελειώνει/επεξεργασία: HALS/HALS αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσός, καλύπτοντας χρυσός βύθισης
      • Πάχος χαλκού §: 0,5 έως 3,0 oz
      • Χρώμα μασκών ύλης συγκολλήσεως §: πράσινος/μαύρος/άσπρος/κόκκινος/μπλε
      • Εσωτερική συσκευασία §: πλαστική τσάντα
      • Εξωτερική συσκευασία §: τυποποιημένη συσκευασία χαρτοκιβωτίων
      • Ανοχή τρυπών §: PTH: ±0.076, NTPH: ±0.05
      • Πιστοποιητικό §: UL, ISO 9001, ISO 14001, RoHS, UL
      • § Που σχεδιάζει περίγραμμα punching: δρομολόγηση, β-περικοπή,
      • § Που παρέχει την υπηρεσία cOem σε όλα τα είδη της τυπωμένης συνέλευσης πινάκων κυκλωμάτων
ΣΥΣΚΕΥΑΣΙΑ Εξέλικτρο/σωλήνας/δίσκος/κιβώτιο
Συσκευασία Ενότητα
Τύπος Ηλεκτρονικό συστατικό
Τιμή μονάδων Μας ελάτε σε επαφή με για την πιό πρόσφατη τιμή
Όρος Αρχικό 100%
Να στείλει κοντά DHL/UPS/Fedex/EMS/HK θέση
Περιφερειακή διεπαφή 1 διεπαφή κομματιών LVDS Backlight D8
Τεχνολογία επιφάνειας Επένδυση νικελίου/χρυσοί, χημικοί νικέλιο/χρυσός
Εφαρμογή Κινητός, ταμπλέτα, PC
Προσαρμογή Υποστήριξη που παράγει όλα τα είδη pcba
