Σπίτι > προϊόντα > Έξυπνο σπίτι PCBA > Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi

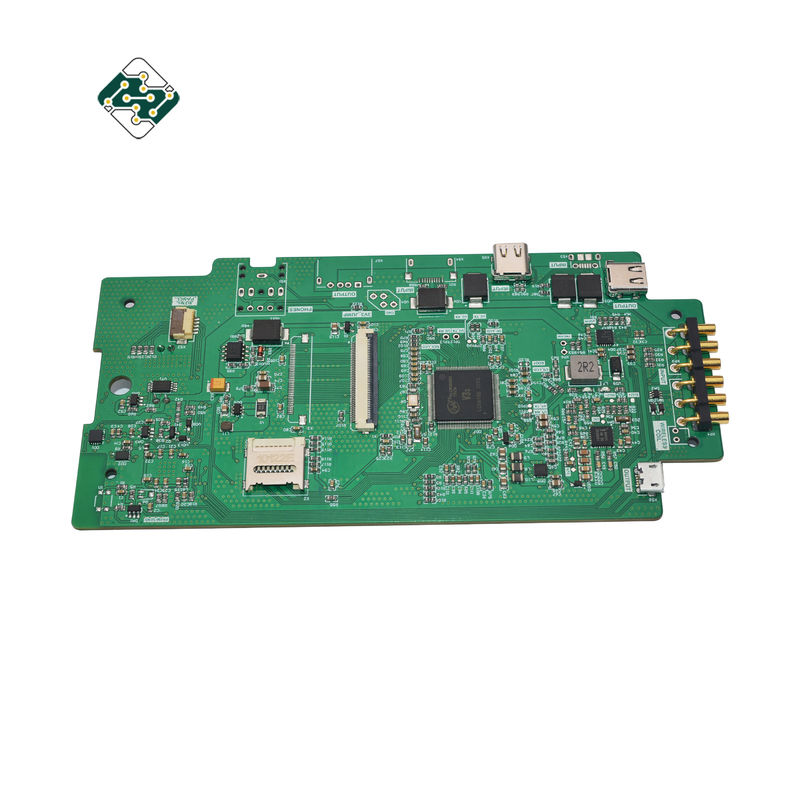

Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Κίνα

Μάρκα: OEM Customized

Πιστοποίηση: UL/CE/ISO9001/ISO14001

Αριθμό μοντέλου: HKCC2211YH29

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1pcs

Τιμή: USD10-USD100

Συσκευασία λεπτομέρειες: Εσωτερική συσκευασία: σακούλα με φυσαλίδες Εξωτερική συσκευασία: Τυπικό κουτί από χαρτόνι

Χρόνος παράδοσης: 20 εργάσιμες

Όροι πληρωμής: L/C, T/T

Δυνατότητα προσφοράς: 7000 ΤΕΜ/εβδομάδα

Πάρτε την καλύτερη τιμή
Επισημαίνω:

Έξυπνο σπίτι PCBA WiFi

,

Για πολλές χρήσεις έξυπνο σπίτι PCBA

,

Ηλεκτρονική συνέλευση PCB OSP

Τύπος σανίδας:
Rigid,Flex,Rigid-Flex,Al
Η επιφάνεια τελειώνει:
Χωρίς μόλυβδο HASL,ENIG,OSP
Πάχος πινάκων:
0,2-8mm
Πάχος χαλκού:
0,5-8 oz
Αγορά προϊόντων:
σε όλον τον κόσμο
Εφαρμογή Διοικητικού Συμβουλίου:
Δημόσιος εξοπλισμός
Χρώμα μάσκας συγκόλλησης:
Πράσινο, Κίτρινο, Κόκκινο, Λευκό, Μπλε
Τύπος προμηθευτών:
Εργοστάσιο κατασκευαστή PCBA OEM
Τύπος σανίδας:
Rigid,Flex,Rigid-Flex,Al
Η επιφάνεια τελειώνει:
Χωρίς μόλυβδο HASL,ENIG,OSP
Πάχος πινάκων:
0,2-8mm
Πάχος χαλκού:
0,5-8 oz
Αγορά προϊόντων:
σε όλον τον κόσμο
Εφαρμογή Διοικητικού Συμβουλίου:
Δημόσιος εξοπλισμός
Χρώμα μάσκας συγκόλλησης:
Πράσινο, Κίτρινο, Κόκκινο, Λευκό, Μπλε
Τύπος προμηθευτών:
Εργοστάσιο κατασκευαστή PCBA OEM
Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi
Περιγραφή προϊόντων

Ηλεκτρονικός έξυπνος πίνακας κυκλωμάτων ελεγκτών εγχώριων PCBA διακοπτών WiFi



Αρχεία και απαίτηση για το PCB, αναφορά PCBA:

  • Ένα BOM (Μπιλ των υλικών) με τους προσδιοριστές αναφοράς: συστατική περιγραφή, όνομα του κατασκευαστή και αριθμός μερών.
  • Αρχεία PCB Gerber.
  • Ένα σχέδιο επεξεργασίας PCB και σχέδιο συνελεύσεων PCBA.
  • Διαδικασίες δοκιμής.
  • Οποιοιδήποτε μηχανικοί περιορισμοί όπως οι απαιτήσεις ύψους συνελεύσεων
  • Κατασκευή πινάκων PCB και υπηρεσία PCBA:
    • πίνακας PCB ο που γίνεται, μέρη πινάκων κυκλωμάτων που αγοράζονται από μας
    • ηλεκτρονικό εξεταστικό πίνακας κυκλωμάτων ο ή PCBA
    • γρήγορη παράδοση ο, αντιστατική συσκευασία
    • ο RoHS οδηγία-υποχωρητικό, αμόλυβδος
    • υπηρεσία στάσεων ο ένα από το σχέδιο PCB, το σχεδιάγραμμα PCB, την κατασκευή PCB, τα συστατικά που αγοράζουν, τη συνέλευση PCB, τη δοκιμή, τη συσκευασία και την παράδοση PCB
    • κατασκευαστική υπηρεσία ο Eleectronic
  • Λεπτομερείς όροι για τη συνέλευση PCB:
    • τεχνική απαίτηση ο:
      • Επαγγελματική τεχνολογία επιφάνεια-μονταρισμάτων § και συγκόλλησης μέσω-τρυπών
      • Διάφορα μεγέθη § όπως 1206, 0805, τεχνολογία 0603 συστατικών SMT
      • ICT § (στη δοκιμή κυκλωμάτων), τεχνολογία FCT (λειτουργική δοκιμή κυκλωμάτων)
      • Συνέλευση PCB § με UL, CE, FCC, έγκριση RoHS
      • Τεχνολογία συγκόλλησης επανακυκλοφορίας αερίου αζώτου § για SMT
      • Υψηλό πρότυπο SMT § και γραμμή συνελεύσεων ύλης συγκολλήσεως
      • Διασυνδεμένη ικανότητα τεχνολογίας τοποθέτησης πινάκων § υψηλή πυκνότητα
    • απαίτηση αποσπάσματος ο:
      • Αρχείο Gerber § και κατάλογος Bom
      • Σαφή pics § του pcba ή του δείγματος pcba για μας
      • Μέθοδος δοκιμής § για PCBA
    • προδιαγραφή PCB ο:
      • Στρώμα §: 1 έως 12 στρώματα
      • Υλικό §: FR-4, cem-1, cem-3, ύψος TG, αλόγονο FR4 ελεύθερο, FR-1, FR-2, αργίλιο κ.λπ.
      • Το μέγιστο § τελείωσε το πάχος: 0,2 4.0mm (0,02 ~ 0,25)
      • Το μέγιστο § τελείωσε την πλευρά πινάκων: 500 X 500mm (20 X 20»)
      • Ελάχιστο μέγεθος τρυπημένων με τρυπάνι τρυπών §: 0.25mm (10mil)
      • Ελάχιστο πλάτος γραμμών §: 0.10mm (4mil)
      • Ελάχιστο διάστημα γραμμών §: 0.10mm (4mil)
      • Η επιφάνεια § τελειώνει/επεξεργασία: HALS/HALS αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσός, καλύπτοντας χρυσός βύθισης
      • Πάχος χαλκού §: 0,5 έως 3,0 oz
      • Χρώμα μασκών ύλης συγκολλήσεως §: πράσινος/μαύρος/άσπρος/κόκκινος/μπλε
      • Εσωτερική συσκευασία §: πλαστική τσάντα
      • Εξωτερική συσκευασία §: τυποποιημένη συσκευασία χαρτοκιβωτίων
      • Ανοχή τρυπών §: PTH: ±0.076, NTPH: ±0.05
      • Πιστοποιητικό §: UL, ISO 9001, ISO 14001, RoHS, UL
      • § Που σχεδιάζει περίγραμμα punching: δρομολόγηση, β-περικοπή,
      • § Που παρέχει την υπηρεσία cOem σε όλα τα είδη της τυπωμένης συνέλευσης πινάκων κυκλωμάτων
Εξωτερική συσκευασία τυποποιημένη συσκευασία χαρτοκιβωτίων
Ανοχή τρυπών PTH: ±0.076, NTPH: ±0.05
Σκιαγράφηση punching δρομολόγηση, β-περικοπή,
Στρώμα 1 έως 12 στρώματα
τελειωμένο πάχος 0,2 4.0mm (0,02 ~ 0,25 ″)
τελειωμένη πλευρά πινάκων 500 X 500mm (20 X 20»)
Ελάχιστο μέγεθος τρυπημένων με τρυπάνι τρυπών 0.25mm (10mil)
Ελάχιστο πλάτος γραμμών 0.10mm (4mil)
Ελάχιστο διάστημα γραμμών 0.10mm (4mil)
Η επιφάνεια τελειώνει/επεξεργασία HALS/HALS αμόλυβδος, χημικός κασσίτερος, χημικός χρυσός, χρυσός, καλύπτοντας χρυσός βύθισης

Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 0Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 1

Πληροφορίες επιχείρησης

Επαγγελματική συνέλευση πινάκων PCB Smt πολυστρωματική, προμηθευτής cOem PCBA, σχέδιο πινάκων PCB

Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 3Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 4Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 5Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 6Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 7Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 8Ηλεκτρονική έξυπνη εγχώρια PCBA για πολλές χρήσεις ENIG OSP επιφάνεια WiFi 9

Οι υπηρεσίες μας

Επαγγελματική συνέλευση πινάκων PCB Smt πολυστρωματική, προμηθευτής cOem PCBA, σχέδιο πινάκων PCB
